Che cos'è il tester per cinturini ESD?

Un tester per cinture da polso ESD è un dispositivo utilizzato per testare le prestazioni e l'affidabilità di scarica elettrostatica (ESD), cinghie di protezione per i polsi.

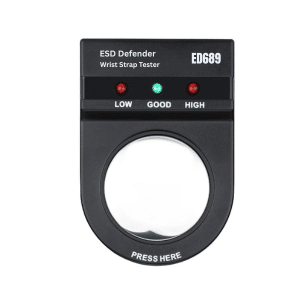

Essendo uno strumento portatile alimentato a batteria, ED698 è ideale per l'uso in piccole officine o da parte dei supervisori per effettuare controlli a campione sui dipendenti e garantire la conformità. Il LED verde si accende per indicare l'esito positivo del test, a condizione che la resistenza misurata sul circuito sia compresa tra le soglie specificate di 800 kilohm e 9 megaohm.

Procedura di test della cinghia da polso ESD

L'operatore indossa il cinturino da polso e ne inserisce lo scatto nel jack del tester per cinturini ESD. Quindi tocca la piastra metallica fino al completamento del test. Una luce verde indica un test superato, mentre una luce rossa indica un test fallito.

In aggiunta, Tester per calzature ESD può eseguire test supplementari sulla resistenza elettrica dei dispositivi di messa a terra dei talloni e delle scarpe ESD indossate dai dipendenti nell'area protetta ESD.

Con quale frequenza devono essere testate le cinghie da polso esd?

Le cinghie da polso EESD (Electrostatic Discharge) devono essere testate quotidianamente per garantire l'efficacia della messa a terra. Questa raccomandazione si basa su standard e linee guida comuni del settore, tra cui:

Fondamenti della scarica elettrostatica: Nella Parte 3, intitolata "Procedure e materiali di base per il controllo delle ESD", il documento afferma: "Le cinghie da polso presentano diversi meccanismi di guasto e pertanto devono essere testate regolarmente. Si raccomanda di eseguire test giornalieri in stazioni di prova specifiche o di utilizzare un monitor continuo sul banco di lavoro".

ANSI/ESD S1.1-2021: Nell'allegato A.3, intitolato "Frequenza dei test del sistema", lo standard afferma: "Il sistema di cinturini da polso deve essere testato quotidianamente per garantire la corretta resistenza elettrica".

Che cos'è un bracciale ESD?

Il bracciale ESD, chiamato anche fascia da polso ESD e bracciale ESD, è un dispositivo antistatico progettato per dissipare in modo rapido ed efficace l'elettricità statica dal corpo umano a terra. Area sensibile ESD.

Un braccialetto ESD è un dispositivo composto principalmente da una fascia elastica antistatica, una fibbia mobile, un cavo a molla, un resistore di protezione e una spina o un morsetto. Stabilendo un contatto diretto con la pelle, forma un percorso conduttivo che consente la dissipazione sicura dell'elettricità statica dal corpo umano alla terra comune.

Come deve essere indossato un braccialetto di messa a terra ESD?

Errori comuni nell'indossare una fascia da polso antistatica

Vi capita spesso di trovarvi di fronte a situazioni in cui il vostro cinturino da polso ESD si guasta e non funziona correttamente? Nella maggior parte dei casi, ciò è dovuto a un modo errato di indossare il bracciale ESD. Conoscendo questi errori comuni nell'indossarlo, potrete garantire il corretto funzionamento del bracciale ESD.

Come si mette a terra un braccialetto ESD?

Si raccomanda di utilizzare un dispositivo di messa a terra ESD professionale in EPA e di inserire il terminale di messa a terra del braccialetto nella presa del dispositivo di messa a terra. Se si utilizza un morsetto a coccodrillo, questo deve afferrare la parte nuda del filo di messa a terra ESD.

Se nell'area di lavoro non è presente un cavo di messa a terra ESD professionale, è possibile agganciare il braccialetto alla parte metallica del banco di lavoro o a un'apparecchiatura di grandi dimensioni nell'area di lavoro per ottenere una connessione equipotenziale locale. La parte metallica deve essere pulita e non verniciata, poiché una superficie verniciata non garantirebbe una connessione adeguata.

L'importanza delle cinghie da polso ESD negli ambienti di lavoro sensibili

Nel produzione di prodotti elettroniciNella produzione di semiconduttori e nella manutenzione di apparecchiature mediche, l'elettricità statica può potenzialmente causare gravi danni ai dispositivi. Le cinghie da polso ESD (Electrostatic Discharge) assicurano che il personale che lavora a contatto con queste Dispositivi sensibili alle scariche elettrostatiche per non provocare malfunzionamenti o danni alle apparecchiature a causa dell'elettricità statica del corpo umano. Negli ambienti di lavoro infiammabili ed esplosivi, l'elettricità statica può anche rappresentare un rischio di incendio o di esplosione. L'uso delle cinghie da polso ESD può eliminare questo potenziale pericolo e garantire la sicurezza del personale.

Tipi di tester per cinturino da polso ESD

• Tester per cinturino da polso ESD a filo singolo: utilizzato per testare la resistenza a terra del cinturino da polso a filo singolo.
• Tester per cinturini ESD a doppio filo: può testare sia la resistenza a terra che la corrente del cinturino a doppio filo.

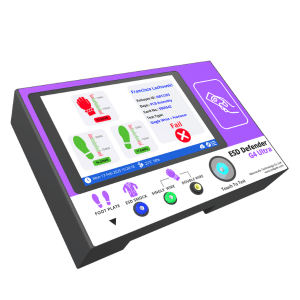

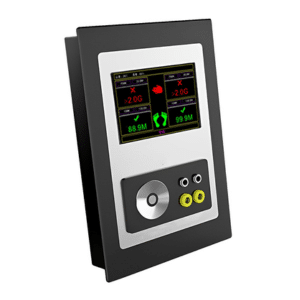

• Tester combinato: appositamente progettato per testare la resistenza di terra di tutti i dispositivi di messa a terra, con cinturino da polso incluso, calzature e indumenti.

Tester da polso ESD vs. Tester ESD combinato: Ponderare i pro e i contro per fare la scelta giusta

Pro e contro del tester da polso ESD

Pro	Contro
1. Relativamente semplice e immediato da usare 2. Più conveniente rispetto al tester combinato	1. Limitatamente ai braccialetti di prova 2. Può non fornire il livello di accuratezza e precisione offerti dagli strumenti di prova professionali 3. Solo i risultati dei test senza il valore della resistenza di prova 4. L'impossibilità di salvare e tracciare i dati dei test, limita documentazione e tracciabilità

Pro e contro del tester ESD combinato

Pro

Contro

1. Funzionalità completa per testare fasce da polso, dispositivi di messa a terra dei piedi, scarpe ESD e indumenti ESD. 2. Utilizza attrezzature di prova professionali per una maggiore precisione e affidabilità dei risultati. 3. Visualizzazione intuitiva del valore digitale della resistenza di prova 4. Applicabilità più ampia in diversi settori e requisiti di gestione delle ESD 5. Capacità di registrare i dati dei test a fini di documentazione, analisi e conformità. 6. Supportare l'integrazione con i sistemi di bloccaggio delle porte e i tornelli eletronici.

1. Investimento iniziale più elevato rispetto a un tester da polso dedicato

Nella scelta tra un tester da polso ESD e un tester combinato ESD, considerate le vostre specifiche esigenze di controllo ESD. Il tester per braccialetti è più conveniente se avete bisogno di testare solo braccialetti senza necessità di dati approfonditi. Tuttavia, le capacità avanzate del tester combinato ESD di testare diversi dispositivi ESD e di gestire registri dettagliati lo rendono il migliore investimento a lungo termine, nonostante il costo iniziale più elevato. Contattate un esperto ESD Defender per un soluzione su misura.

Quale dovrebbe essere la resistenza di un bracciale ESD?

Come da ANSI/ESD S1.1-2021 e IEC 61340-5-1 La resistenza di un braccialetto antistatico deve essere inferiore a 3,5 x 10E7 ohm. Questo garantisce che il braccialetto possa scaricare efficacemente a terra la carica elettrica del corpo umano, senza rappresentare un pericolo per il corpo stesso.

Come si usa il bracciale ESD?

Indossare il bracciale al polso, assicurandosi che sia a diretto contatto con la pelle. Collegare quindi il cavo di messa a terra del bracciale a un punto di messa a terra noto.

Inoltre, ci sono alcuni altri punti da notare
1. Il valore di resistenza del cinturino da polso deve essere controllato regolarmente con un Tester di messa a terra ESDIl monitor del cinturino da polso /ESD per verificare che sia compreso nell'intervallo tra 750 kilohm e 35 megaohm.
2. Evitare di avvolgere il cinturino intorno al polso per non interrompere il circuito di messa a terra. Tenere il cinturino allentato.
3. Sostituire periodicamente il cinturino da polso, che può usurarsi con il tempo.

Calibrazione del tester per cinturini ESD

I tester per braccialetti elettrostatici richiedono una calibrazione regolare per garantire l'accuratezza e l'affidabilità delle misure. Inoltre, gli standard industriali come ANSI/ESD S20.20, IEC 61340-5-1e JEDEC JESD-625B richiedono la calibrazione periodica delle apparecchiature di prova per garantire la conformità dei risultati alle norme pertinenti.

Fare clic qui per vedere un Video tutorial sulla calibrazione della cinghia da polso.

I braccialetti wireless funzionano davvero?

Rispetto alle cinghie da polso convenzionali, le cinghie da polso senza fili stanno guadagnando popolarità grazie alla loro praticità e alla mobilità illimitata. I venditori di queste fasce da polso wireless sostengono che sono in grado di dissipare l'elettricità statica senza la necessità di un filo di terra collegato a un circuito di messa a terra. Tuttavia, questa affermazione è veramente accurata?

Sebbene la portabilità e la libertà di movimento offerte dalle cinghie da polso senza fili possano essere interessanti, l'efficacia di questi dispositivi nel dissipare adeguatamente l'elettricità statica è stata messa in discussione. NASA Gli ingegneri hanno condotto test approfonditi e hanno riscontrato che questi cinturini da polso senza fili non sono in grado di prevenire l'accumulo di carica o di drenare efficacemente la carica accumulata, non soddisfacendo quindi i necessari requisiti di qualificazione del prodotto.

L'esperimento dimostra che, contrariamente a quanto affermato dai venditori, i cinturini da polso wireless sono inadeguati a mantenere l'utente allo stesso potenziale elettrico dell'hardware sensibile alle scariche elettrostatiche, a causa della mancanza di un collegamento diretto a un circuito di messa a terra.

Inoltre, il ANSI/ESD S20.20 Lo standard stabilisce chiaramente che tutto il personale deve essere collegato o connesso elettricamente a un sistema di messa a terra quando si maneggiano dispositivi sensibili alle cariche elettrostatiche. Lo standard specifica che l'impedenza tra l'operatore e la terra deve essere inferiore a 35 megaohm. Tuttavia, le cinghie da polso wireless non dispongono di un percorso controllato ad alta resistenza verso la terra, il che compromette lo scopo fondamentale di una cinghia da polso ESD: proteggere il pezzo da lavorare da eventi di scarica elettrostatica. Di conseguenza, l'uso di fascette da polso senza fili non solo non fornisce il percorso di messa a terra controllato e ad alta resistenza necessario per salvaguardare il pezzo da lavorare, ma non soddisfa neppure i requisiti di conformità dello standard ANSI/ESD S20.20.
